LES TENSIONS

LES TENSIONS, EN FRANCE, SELON LES DÉCRETS DE 1988 et 1995

TBT : tension inférieure ou égal à 50 volts

BT : de 50 à 1000 volts (EN 1988 BTA et BTB : U comprise respectivement entre 50 et 500 volts et entre 500 et 1000 volts).

HTA 1000 : tension U inférieure ou égale à 50 KV

HTB : tension U supérieure à 50 KV

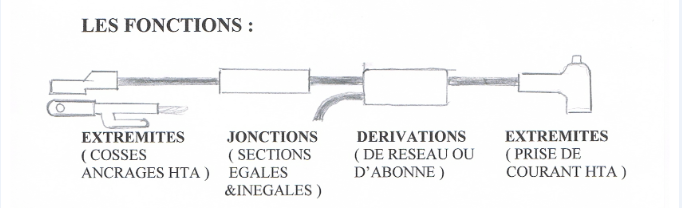

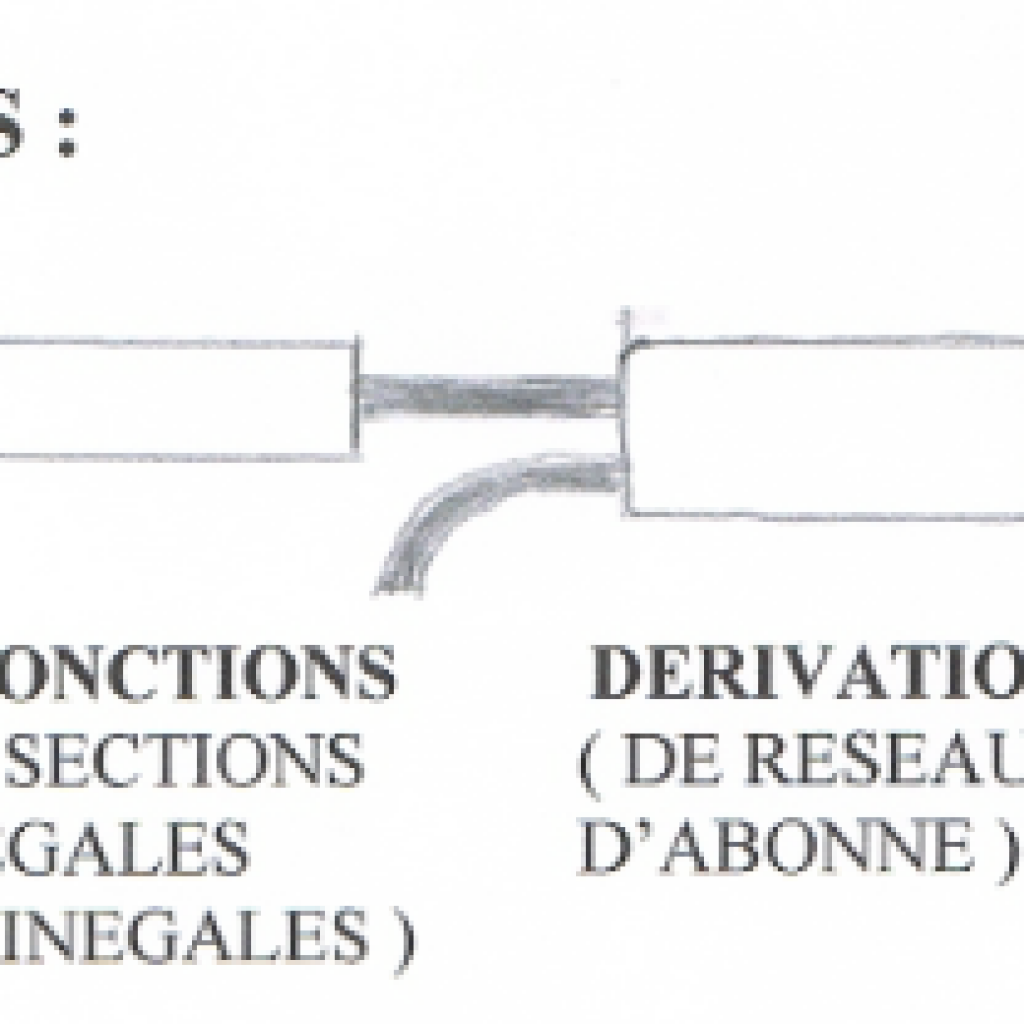

LES RÉSEAUX

Nus BT (trolley cuivre)

Nus HTA : protégés pour les pêcheurs et ponts d’ancrages

Isolés BT préassemblés : 3 Ph + 1N + Éclairage Public

Isolés souterrains BT et HTA (épaisseur d’isolant = niveau de tension).

LES MATIÈRES COMPOSANTS LES CÂBLES

BT aérien nu : CUIVRE TROLLEY

BT aérien isolé : PHASE ALUMINIUM 1050

NEUTRE PORTEUR : AGS Aluminium Magnésium Silicium EX 3×70 + 1×54,6

BT souterrain : CU + papier imprégné (anciens câbles)

BT souterrain : Aluminium + isolation

HTA nu : ALMELEC (AGS) ALU ou AGS ACIER

HTA souterrain isolé : Aluminium et cuivre

DENSITÉ – MASSE VOLUMIQUE

Aluminium : 2,7

Cuivre : 8,9

CONDUCTIBILITÉ ÉLECTRIQUE

Aluminium : 60% de celle du cuivre

PRÉPARATION DES ÂMES DES CÂBLES

Les âmes des câbles doivent être brossées sous graisse neutre préalablement à leur introduction dans les fûts des contacts.

ALU = ALUMINE (AL2O3) CUIVRE = Oxyde de cuivre CuO

MONO MÉTALLICITÉ

Cuivre/Cuivre ou alliage (laiton)

Aluminium/Aluminium ou alliage d’aluminium

LES GRAISSES DE CONTACT

GRAISSE NEUTRE : Brossage âmes aluminium et cuivre

GRAISSE DE TRACTION : Graisse neutre + poudre ALUNDON ou CORINDON

GRAISSE DE CONTACT : Graisse neutre + particules de métaux conducteurs

LES OUTILS DE DÉNUDAGE ET PRÉPARATION DES CÂBLES BT ET HTA

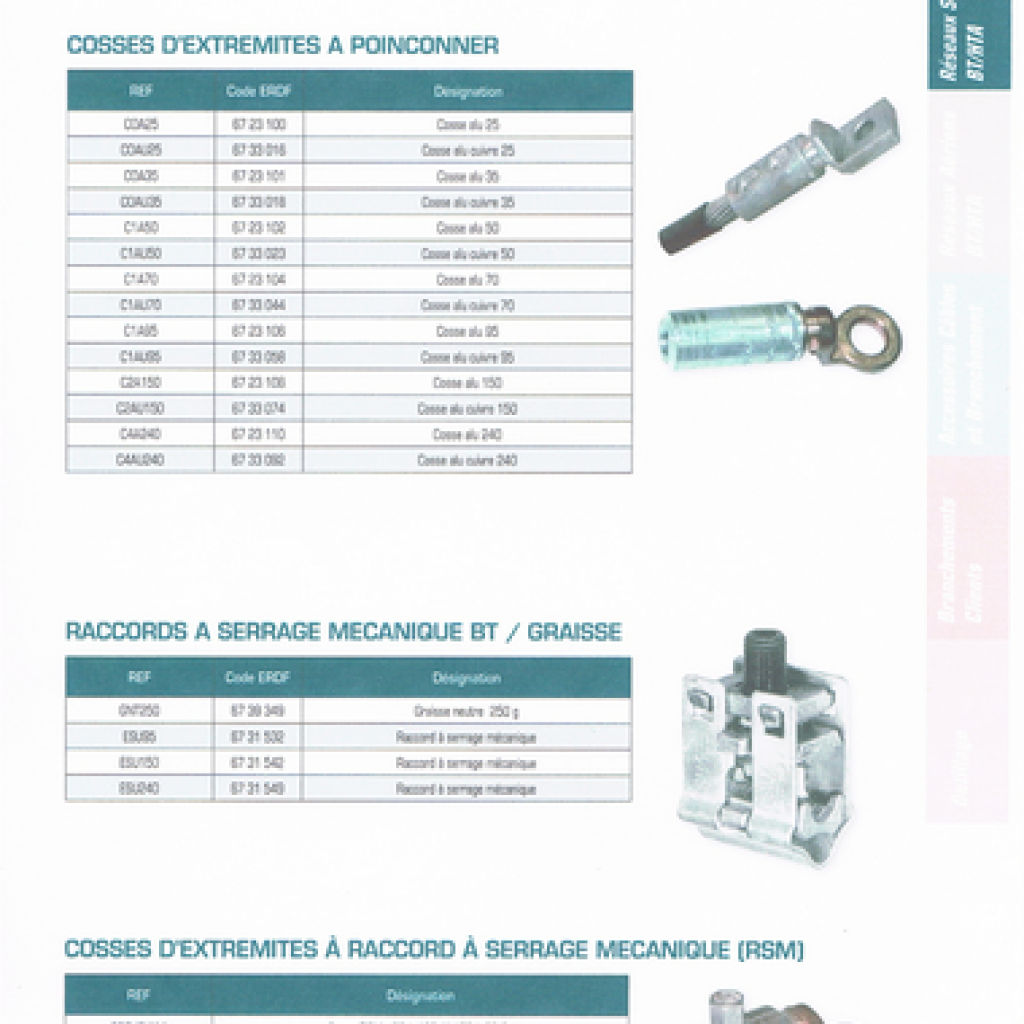

SERTISSAGE DES CONTACTS

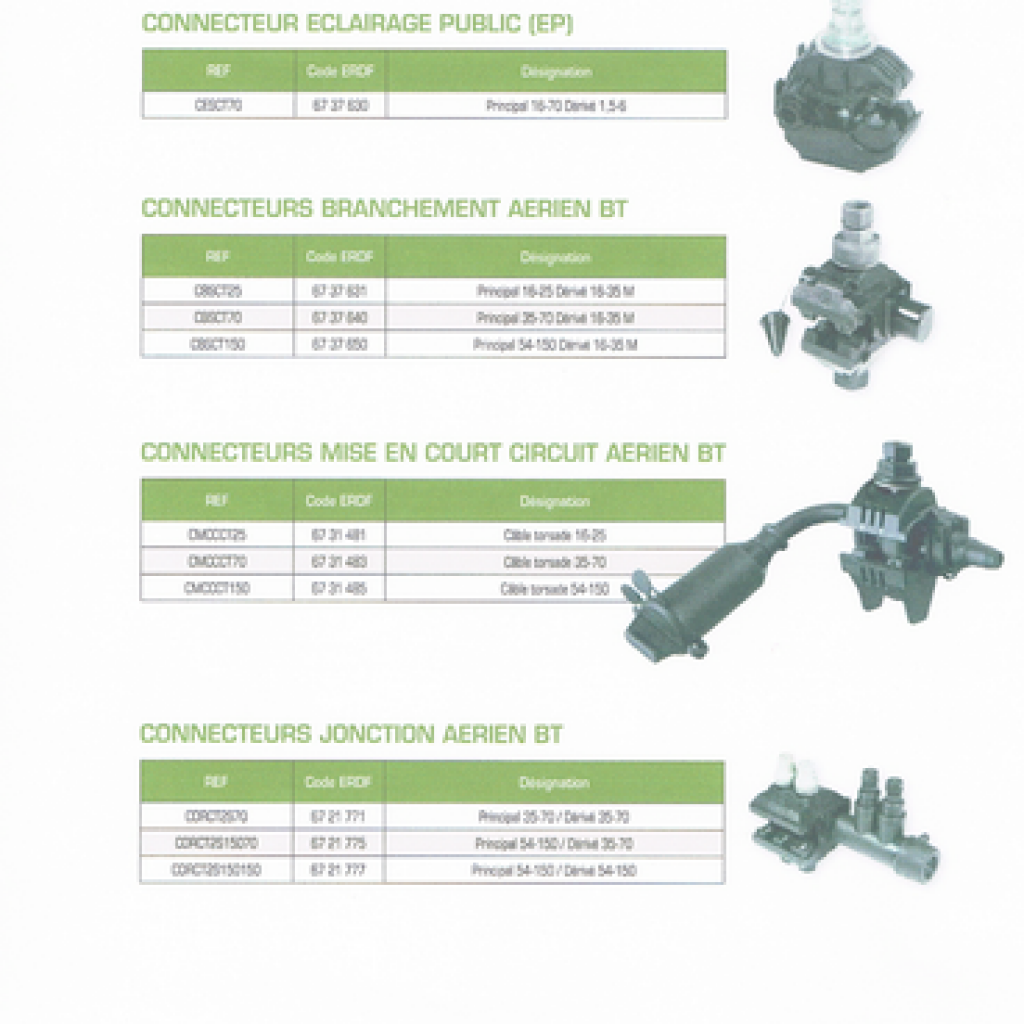

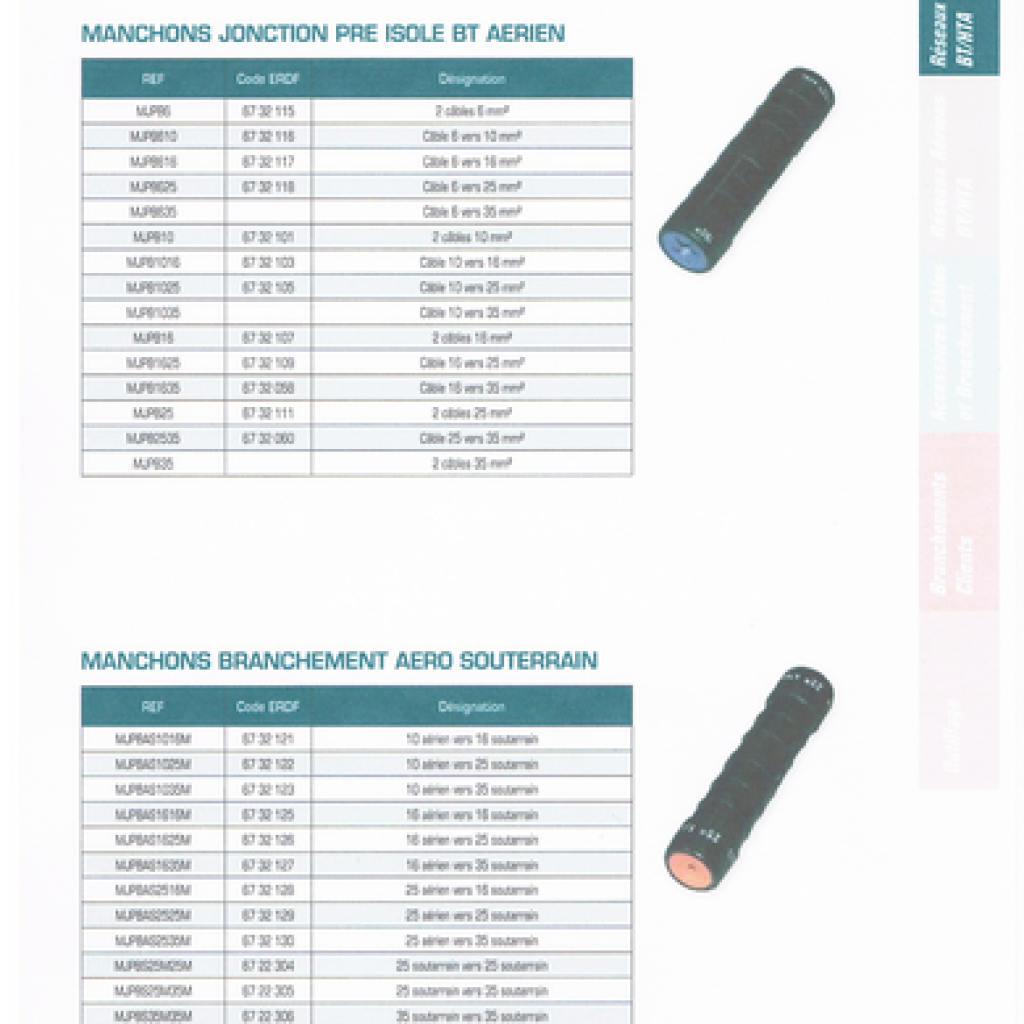

BT réseaux isolés : RETEINT HEXAGONAL

HTA aérien nu : RETEINT HEXAGONAL (Indentation ou Compression)

BT et HTA souterrain : Poinçonnage profond – Étage en matrice fermée ((PPE)

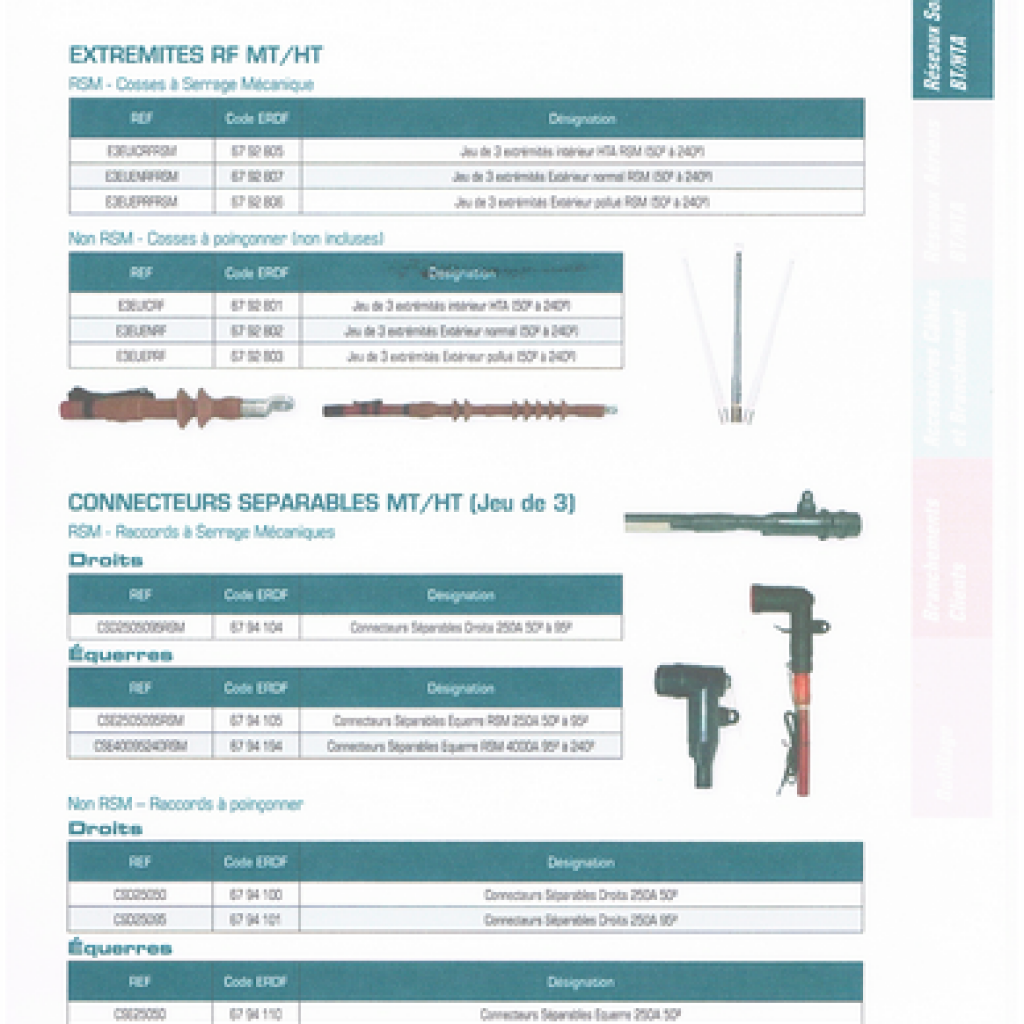

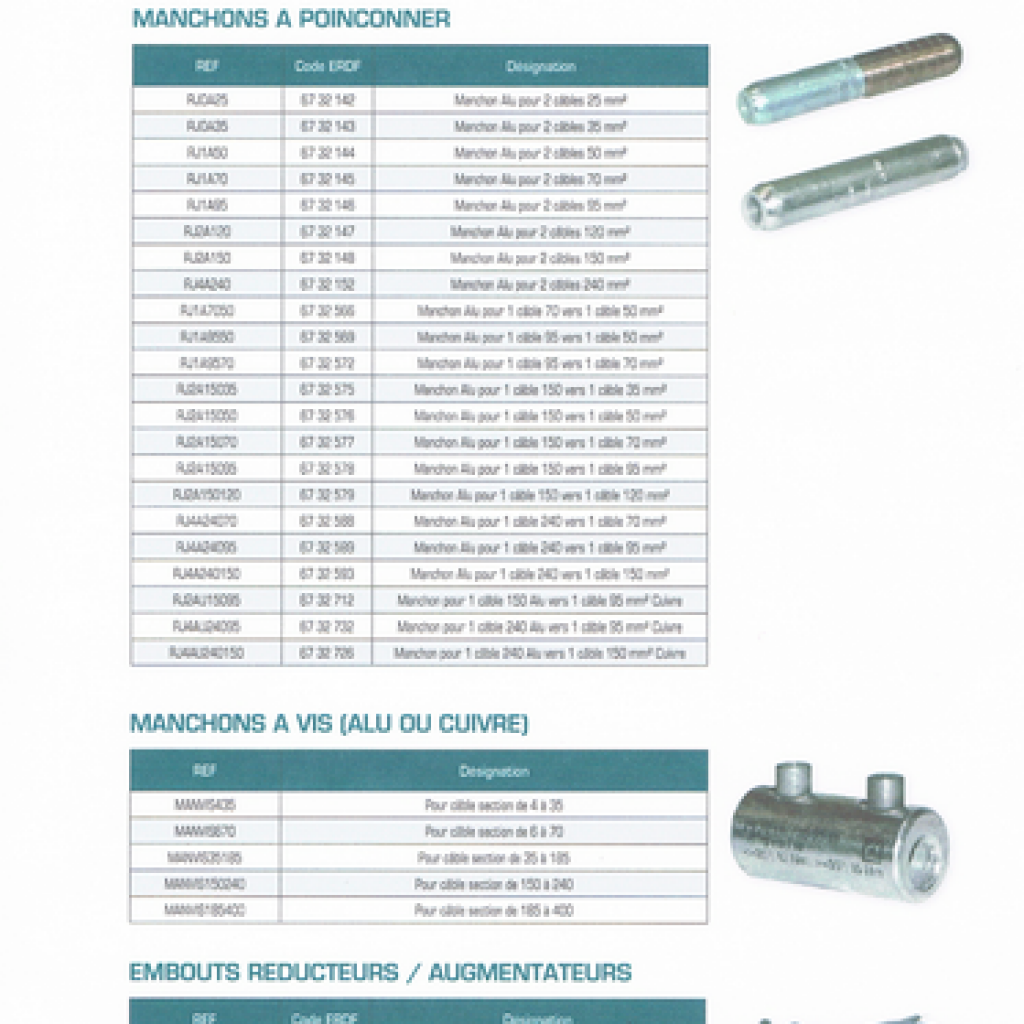

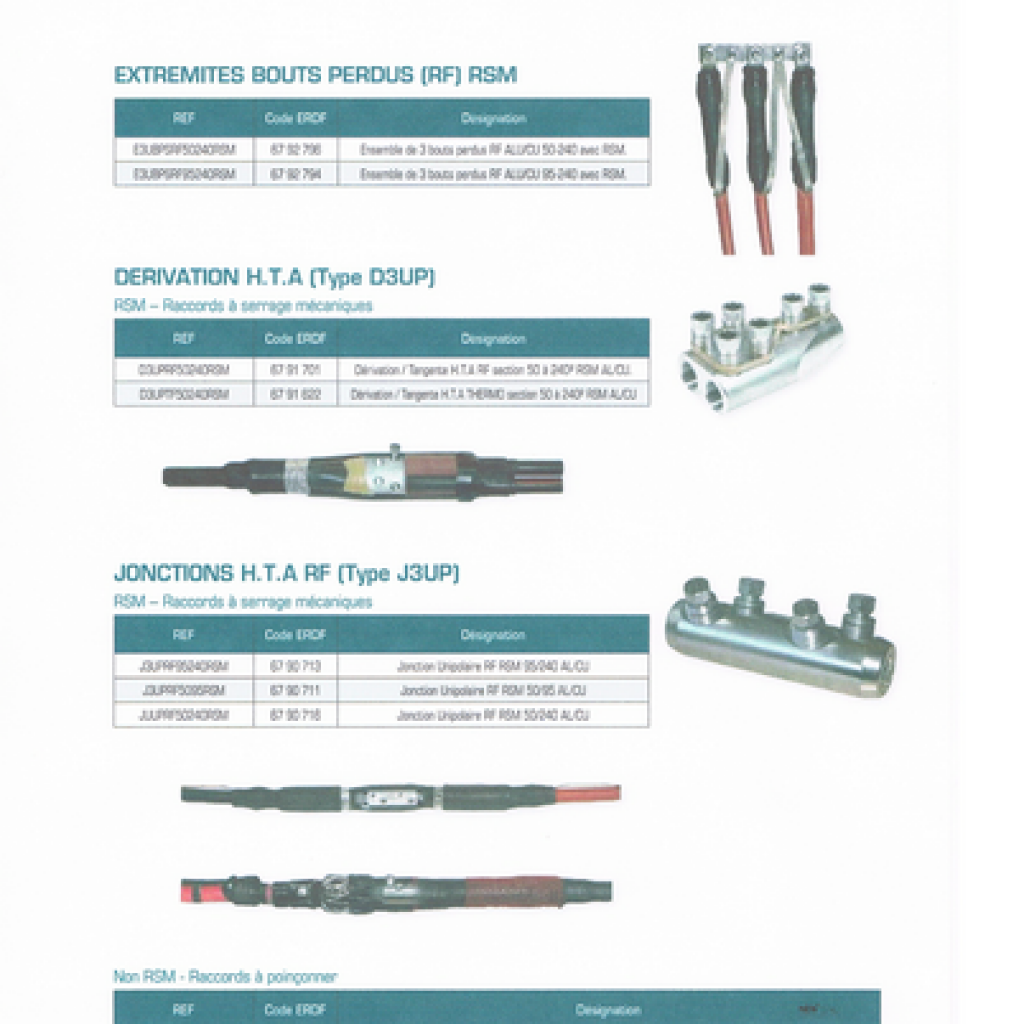

SYSTÈMES A VIS

Cosses et manchons : vis à couple de rupture calibré à la fabrication

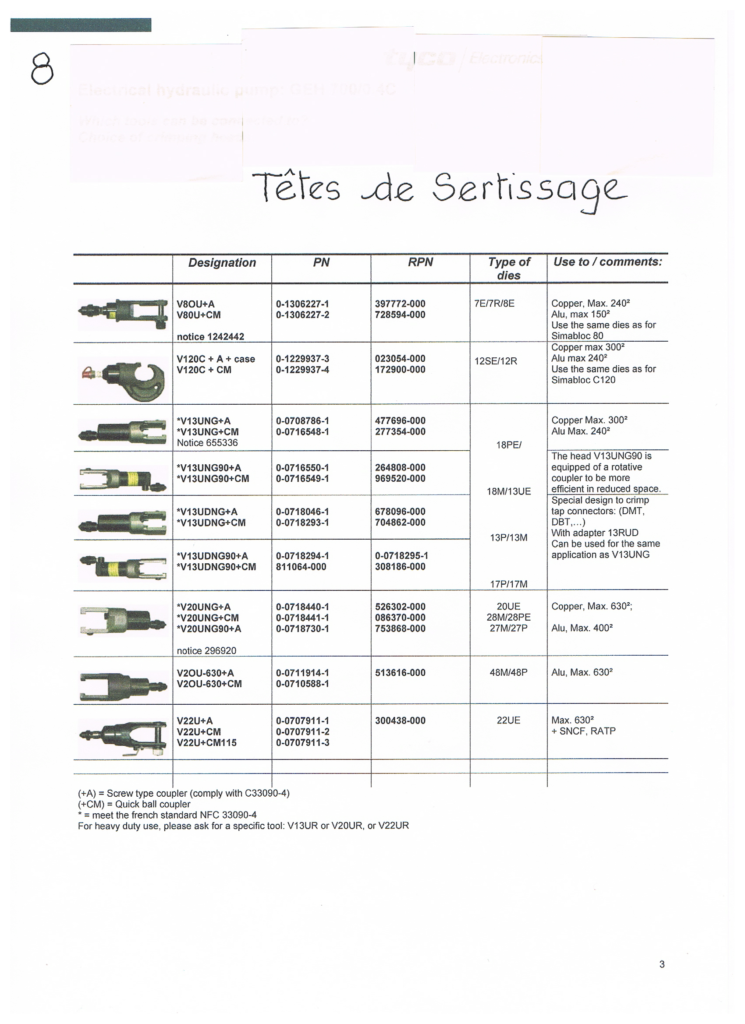

OUTILS DE SERTISSAGE

Générateurs de pression : manuel, à pied, à moteur électrique ou thermique.

Outils mécaniques : flexibles et tête de sertissage de 8 à 40 tonnes (6 à 1600 mm²).

Par Jean-Claude THIARD

Le Musée se tient à la disposition des lecteurs pour répondre à leurs éventuelles questions.
